音叉液位開關是現代工業生產中必不可少的測量?jì)x器,安裝了可靠性高的音叉液位開關,人們就能實時掌握液位的變化并進行智能化控制,為安全生產和高效作業提供了保證。那么,音叉液位開關的測量原理是怎樣的?又有哪些注意事項呢?本文擬就這兩個問題分別介紹如下。

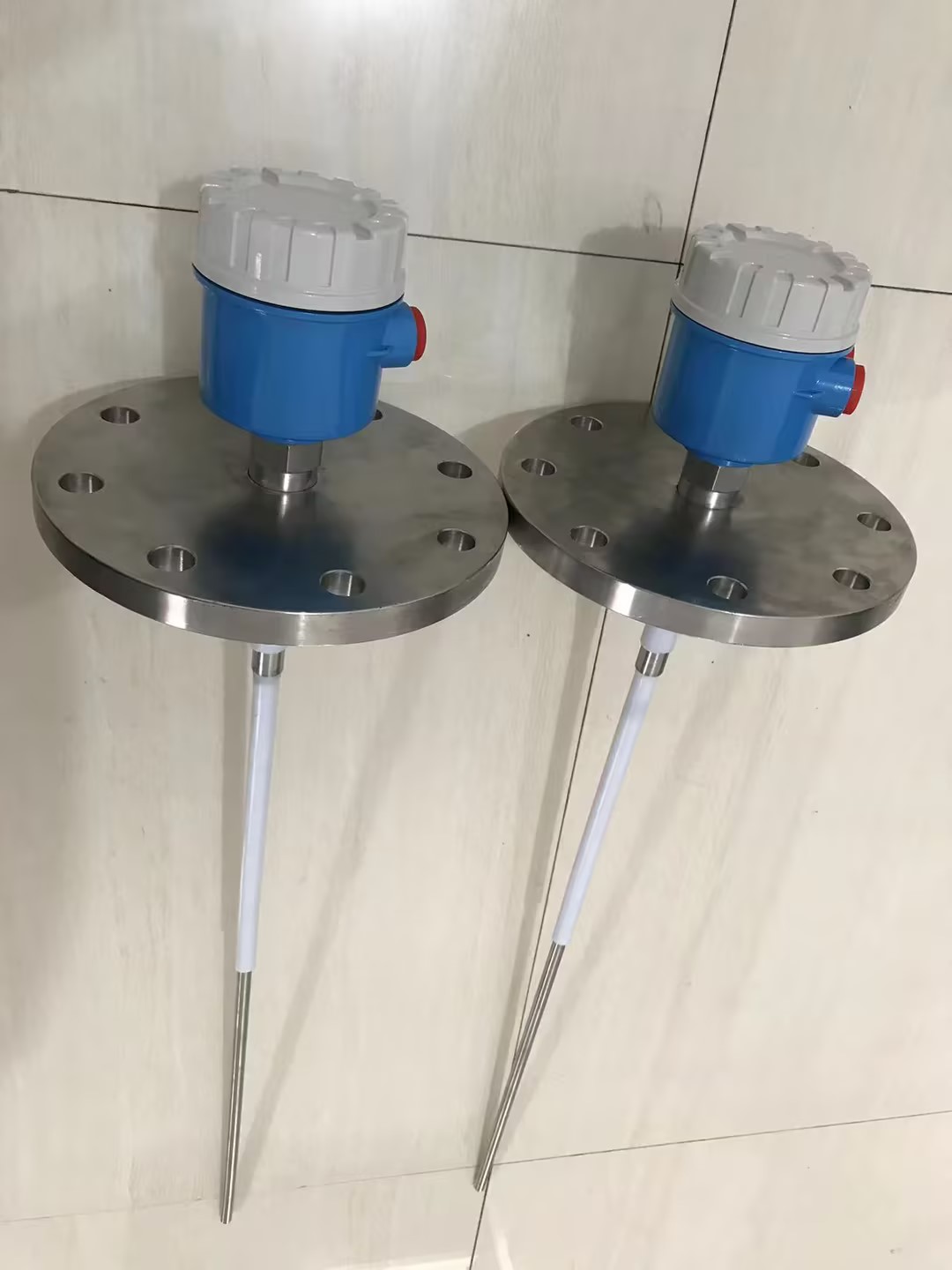

鴻辰常溫音叉液位開關
一、音叉液位開關的測量原理 音叉液位開關采用壓電器件實現叉體的振動驅動與檢測。當叉體接觸被測液體時,叉體的諧振頻率明顯降低,振動頻率的變化直接反應在壓電檢測器件的輸出信號上,檢測電路對頻率的變化進行判別并輸出一個開關信號。 在測量高點時,當叉體接觸到液體介質,儀表會(huì )產生報警信號;在測量低點時,若液體介質低于叉體位置,則儀表也會(huì )產生報警信號。至于是將音叉液位開關安裝在高點、低點,還是高低點都需安裝,則視作業現場的需求而定。

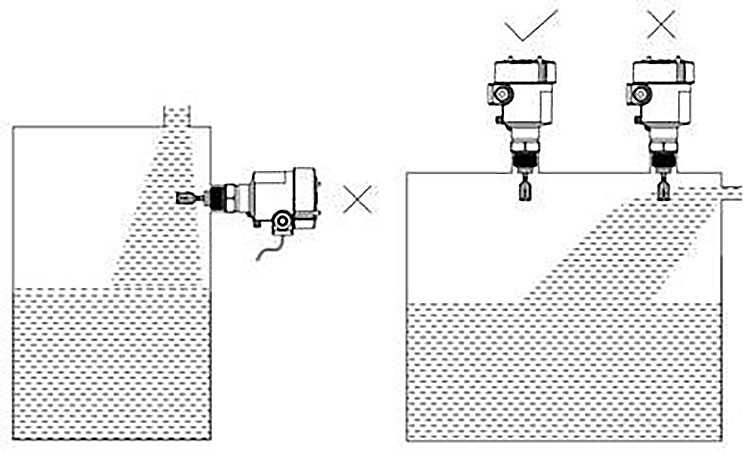

二、音叉液位開關測量注意事項 一般而言,為了保證音叉液位開關能夠可靠測量,需要注意一下幾點事項: 1、理論上講,音叉液位開關可以根據需要安裝在任何位置,但如果安裝在入料口位置而造成的測量誤差,甚至損壞儀表,所以,在安裝音叉液位開關時,應盡量避開物料的進出口進行安裝。音叉液位開關的正確安裝方式如下:
避開出入口安裝
2、音叉液位開關既可水平安裝、也可垂直或傾斜安裝。但如果被測介質較為粘稠性時,為減少或避免掛料現象的出現,應將音叉液位開關垂直安裝。

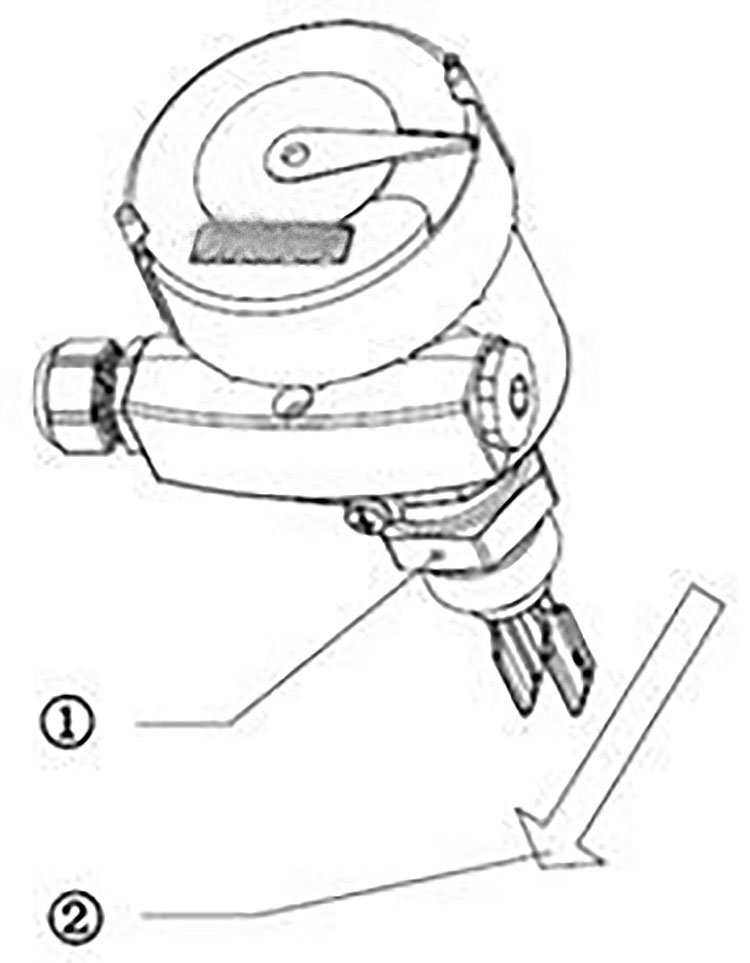

3、在安裝音叉液位開關時,為了使儀表更加準確地檢測,應使其叉體面和液體升降或流動方向保持平行,以避免掛料現象的出現,防止介質對叉體的阻力而產生測量數據有所偏差,提高測量的準確性,如下圖所示:
①螺紋連接的標志點 ②介質流動方向
4、當電子部件存在損壞或失靈時,為使儀表能夠繼續正常工作,建議對音叉液位開關的電子部件進行更換。在設計上,所有鴻辰音叉液位開關的電子部件都是通用的,能夠相互更換。
如果電子部件的信號輸出方式不同,應進行相應地調整,以選擇符合要求的電子部件。如果實際工況對音叉液位開關有防爆要求,在更換時應注意使用滿足相應防爆要求的電子部件。
